乗り出しメンテナンス その2

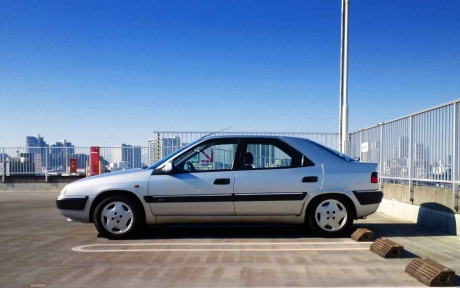

Citroën Xantia…パっと見、サイドウインドゥの配置やドアの形状に惑わされて、
凡庸なツーポイントファイブBOXセダンのように認識してしまいがちだけれど…


実はちゃんとシトロエンのクルマ作りの方程式に則った独特のフォルムを保っている。
このデザインセンスのクレバーさに気づくのに20年もかかっちゃった(笑)。




さて。Xantia V-SX のメンテナンス、その2です。

1月某日、車内の照明が3カ所球切れを起こしているので改善せねば、と思い立ち、
以後、日々の空き時間にちょぼちょぼ実施。




↓球切れ1カ所目はATポジションインジケーターのランプ。
ATシフトインジケーター08R
取り外すには…

ここのジョイントを抜かないと…
ATシフトインジケーター07R
ちょっとコツがいりますが…

ランプユニットが外れたら、はめ込んであるバルブホルダーを取り外し…
ATシフトインジケーター05R

ホルダー内の切れたバルブを摘出。
ATシフトインジケーター02R
ちっさい。

新しいバルブ12V1.2W(T5)を取付け。
ATシフトインジケーター03R
表面に指紋(油分)を付けないように…

元通り組み直して、点灯テスト…OK。
ATシフトインジケーター09R
ここはBXのように常時点灯だもの…消耗も早いのだなぁ…




↓続いて2カ所目、Sさんからご指摘あるまで気づかなかった時計の球切れ。
時計外れない01R
ところが、、、

こいつがちょっと謎というか厄介で、、、
時計外れない02R
隣のスイッチ類は簡単に外せるんだけれど…

時計だけがどうしても外せない…
時計外れない03R
うーん…いじり壊してもいけないので、ここらへんでやめておきます。残念。




↓3カ所目の球切れは、メーター内の外気温度計。
メーターナセル外し06R
これが点かないからって走るのに不都合はないのですが、この際ですからね。

外気温度計のバルブにアクセスするにはメーターナセルを外さなきゃならず…
メーターナセル外し01R
うわぁ。なんかすごいことになってきた…

所定のパネルを次々外して、ようやく取り出せたメーターナセル。
メーターナセル外し03R

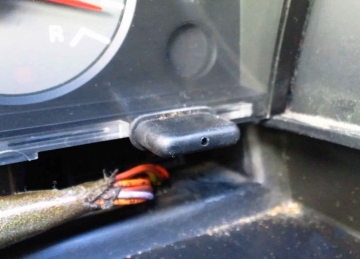

黒くてたくさんあるのがバルブホルダーです。

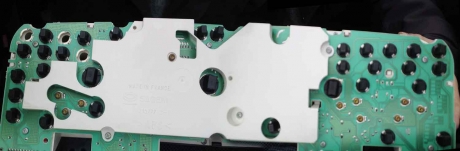

ちなみにバルブは31個。なお、この前期最終モデルでは基盤が設計変更されており、、、
メーターナセル裏R
メーター用の3個だけが他のバルブよりちょっと大きいんです。

さて、時計を照らすための切れたバルブを交換します。
メーターナセル外し05R
ATポジションインジケーターと同じく12V1.2W球(T5)。

交換完了、ライト・オン!よしよし。
メーターナセル外し07R
外気温時計が明るく照らされているのを初めて見た瞬間です(笑)。

ところでこのバルブ、2CV6やami6やBXにも使われているのはご存じのとおり。
メーターナセル外し04R
故に以前購入したのがたくさん余っているので、ついでに他のバルブも交換することに。

最初は黒ずんでダメそうなバルブのみ選んで交換するつもりであったのが…
バルブ交換aR
どうせだから全部やっちゃおう、と思い直し、ひたすらバルブホルダーを抜き差し。

ところがバルブがきつくて外しにくいんですな。1個外すのに10分位かかちゃう。でも…
バルブ交換bR
ツメを精密ドライバーでこじれば簡単に外せる事に気づき、その後はスムーズに進む。

さて、前述のメーター用に使われているちょっと大きいバルブ。
大きなバルブ02R
なんとこいつが、、、

そこらへんの自動車用品店では売っておらず、、、
大きなバルブ01R
おいそれとは入手できない困りモノ。

とはいえ、ある所にはちゃんとあります。東芝製 12V2W球(T10)。
東芝製バルブR
ありがとう、東芝さん。これでメーターナセル内のすべてのバルブの交換が終了。

元通りに戻すのがまたたいへんでしたが、ふぅ。
メーターナセル外し13R

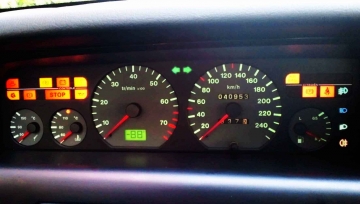

それでは点灯テスト、開始。

すべてOK(Fブレーキパッド警告灯が点かないのはイグニションONと連動しないため)。
メーターナセル外し10RR
なんだか充実感がひしひしと…それより、あぁ、指先が痛いよ(笑)。




<おまけ>

メーター下のスイッチパネルを外す時に気がついた。

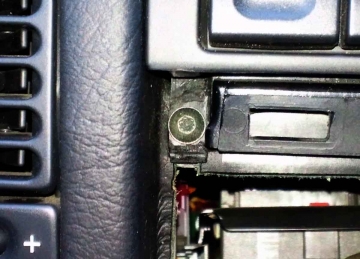

↓ダッシュボードに固定する3箇所のクリップナットのうち、ココのが無くなってる。
クリップナットがないR
というか…ご覧の通り、初めから付いていた痕跡ゼロ。

前述のように前期最終モデルはメーター基盤に設計変更があり、それ以前とは仕様が違う
ので、もしかしたらその際クリップナットは省略されたのかもしれない…判らないけど…

でも手元に予備部品があるのだし、、、
クリップナット装着01R
ちゃんと装着しておきましょ。


それからもうひとつ、、、

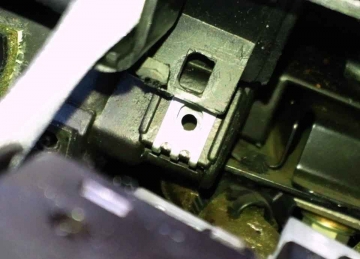

↓こちら、3箇所のうち一番端にあるはずの固定用の爪が欠損していた。
欠けた部分01R
内装パーツに詳しい有識者によれば、ここは部材が劣化して極端に割れ易いらしい。

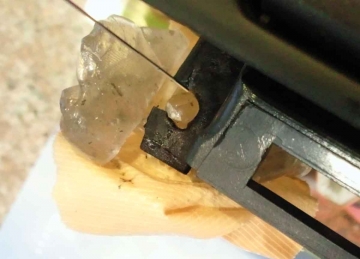

ならばと作業場に持ち帰り、欠けた部分を樹脂成形にて作成。
スイッチパネル補修20140202aR
ちょちょいのちょい。

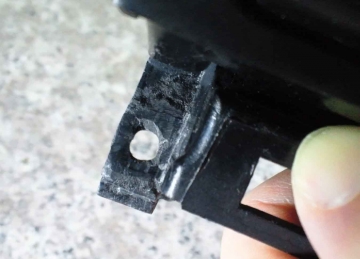

できあがり。二度と割れたりしないように、ちょっと肉厚にしてみました。
スイッチパネル爪補修完了01R
普段は見えない部分ですから仕上げはかなり荒い(笑)。

そして、装着。ネジ穴もばっちり。
爪補修済み装着03R
でも…また割れちゃうんだろうかなぁ…。




<おまけの発見>

スイッチパネルが乗る部分に、こんな防振・防音対策が施されていました。

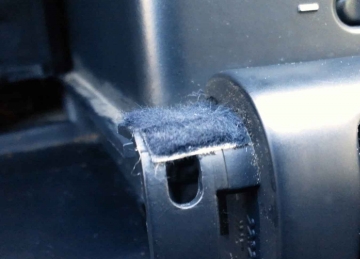

↓ココは起毛タイプ。
スイッチパネル補修20140202fR

↓コッチにはゴムのキャップが被してあります。
スイッチパネル補修20140202gR

↓そもそもスイッチパネル自体がフランス車としては異例なほど丈夫に作られているし。
メーターナセル外し11R
Xantia の、ここらの安心感たるや半端ない。


シトロエンに限らず。
見えないところにコストをかけた、20世紀末における欧州車の良心的なクルマ作り…
片やコストダウン酣な近年の製品は、さて如何なものでありましょうや…


その2 おしまい。

スポンサーサイト

乗り出しメンテナンス その1

Citroën Xantia V-SX について。
だいぶ経ちましたが、1月某日のこと。

昨年末に油圧系システムがおおむね安心なレベルにまで改善できたので、、、


たぶんこれまで手つかずであろう他の部分にも手を入れちゃおう、と思ったわけです。
(手前、修理屋さんではないんですけれども、ね)


まずはタイミングベルト&ウォーターポンプ等の定番一式、でありますが、
36,000km時に前オーナー氏による交換履歴アリ。


それからまだ5,000kmしか走行していない状態なので、、、
三点セット交換02R
当分交換の必要ナシと判断。

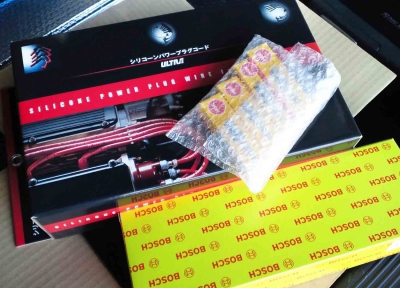

となれば、お次はこれまた定番の乗り出し三点セット。
20140205メンテナンス01R
(ずいぶん安価に買える時代になったんですね、とても助かります)

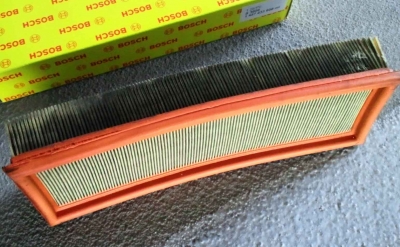

↓まずエアクリーナエレメント、外してみると…
20140205メンテナンス19R
見える側はそんなに汚れていないので、まだダイジョブと思ったんでしょうかね。

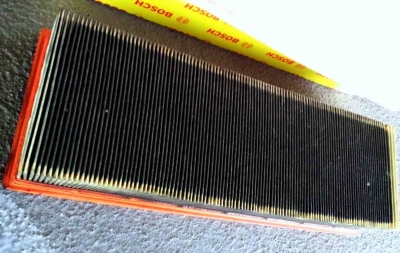

でも裏側(つまり仕事をしている側)は真っ黒。
20140205メンテナンス03R
こりゃおそらく一度も換えてないな…。

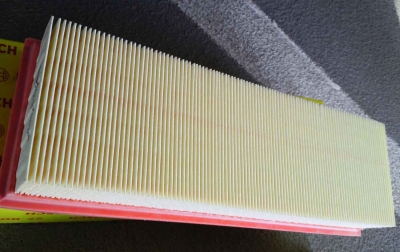

こちら新品のエレメント、さすがに綺麗。
20140205メンテナンス04R
私見ですが、真っ黒になってから交換したんでは遅いと思うんですよ、えぇ。

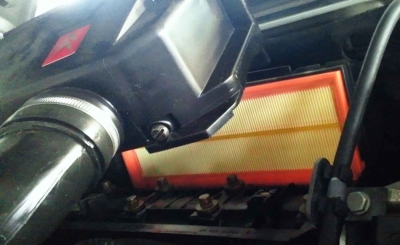

ではさっそく取付け。
20140205メンテナンス06R
手元が狭過ぎてマイナスネジを回すのにかなり往生しますが、どうにか完了。

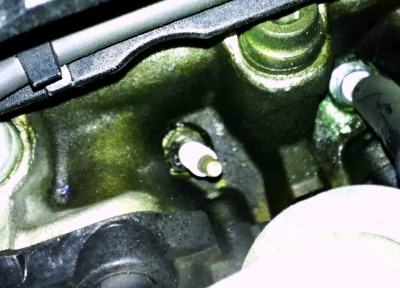

↓続いて点火プラグ。
20140205メンテナンス10R
取付け角度が斜めなので、これまた回し辛いんですな…。

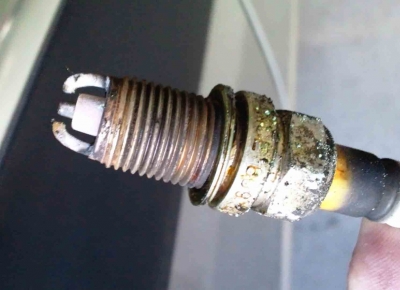

外したプラグ…
20140205メンテナンス09R
うわ。これも新車から換えてないんじゃなかろうか…。

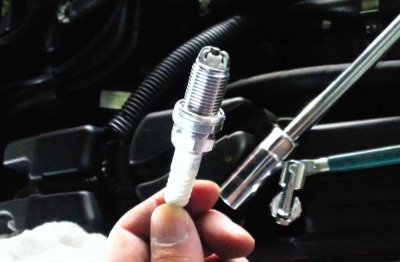

ちなみに私はイリジウム等の高性能プラグは使わない派です。
20140205メンテナンス11R
安価なプラグを使って早めに交換、な主義。

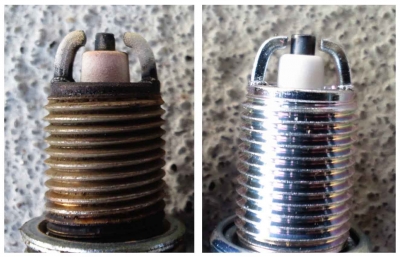

新旧プラグの比較。
20140205メンテナンス07R
言わずもがな。

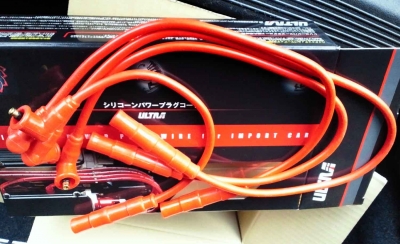

↓それから、プラグコード。
20140205メンテナンス12R
大事な部分ですから、我が日本が誇る永井電子製を奢っちゃいます。

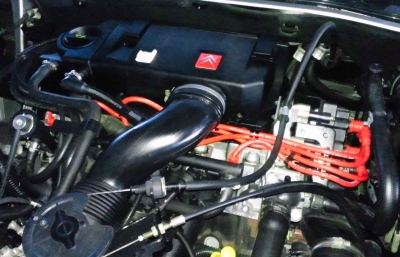

点火の順番に注意しつつ装着、完了。
20140205メンテナンス15R
見た目がちょっとハデでナンですけれども…。

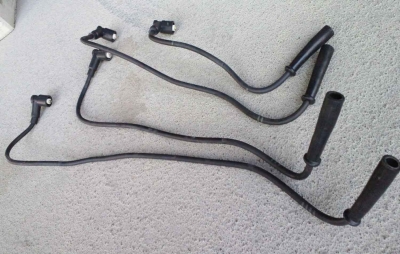

↓こちら、これまでがんばってくれたプラグコード。
20140205メンテナンス17R
まだイケル?とも思ったものの、触ってみればだいぶ堅くなっていることに気づきます。
長い間ご苦労さま。ありがとう。



以上三点セット、やはり早めの交換が肝要でありましょう。
このXantiaの場合、新車から16年以上経過してますからなおさらです。

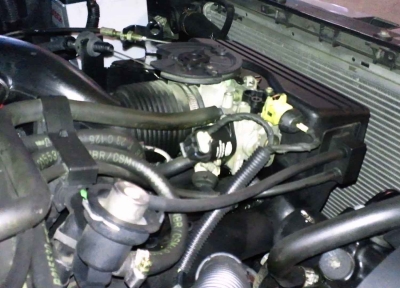

↓ついでに、ISCバルブを外して汚れ具合をチェック。
ICSバルブ清掃03R
バルブ…と呼ばれるけど、これ単体は所謂ステッパーモータであります。

ココが汚れ易くて、カーボンが不着しアイドリングを維持できなくなるケースが多い。
いちおう汚れていた場合を想定し、コンビニ袋を敷いてから外したんですが…
全然汚れていない車輛もあるのだそうで、この車輛の場合もキレイな状態でした。
せっかく外したので、さらにウエスでフキフキして戻すことに。

ちなみに右ハンドル車だとスロットルケーブルが真上を跨ぐため脱着し辛いんですが、
ICSバルブ清掃01R
このコは左ハンドルですからISCバルブの整備性は至って良好、つまり、らくちん。

私が普通自動車運転免許皆伝以来の輸入車左ハンドル支持派であり続けるのは、
こんなトコロも理由だったりします。


こうしたすべての労苦がフランス製中古車を愛でる喜びに直結するのであります。
お金はなるべくかけず、手間暇はなるべくかけて、引き続き良い状態に戻してゆきます。


とりあえずこんな感じで、その1、おしまい。

TB2、現場に到着。

あれは暑かった昨年夏の終わり頃、、、


↓所定のハガキに応募券を貼って送ったのであります。
応募券


すると。。。


↓本年1月下旬になって、ようやく届いたのであります。


箱の中身は、、、


↓サンダーバード2号。
1/400スケールモデルでございます。


応募を9月末に締め切り、もれなくもらえる筈の景品の配達が翌年1月とはこれ如何に?。
なんでも応募が殺到したため在庫切れとなり、あらためて再生産したのだとか。
どうゆうこっちゃ?とも思うが、ともあれ4ヶ月も待った甲斐がありました。


ふむふむ、なかなかのプロポーションではないか。


救助装備の中でおそらく一番人気のジェットモグラタンクと、、、
コンテナ昇降時に使う4本の脚が別パーツとして付属します。


脚は金属製で、このように伸縮可能。
すんごい。私のちいさい頃には考えられなかった超弩級の工作精度。


で、まぁ、ホントのところ遊んでるバヤイぢゃないのだけれど、
やっぱりやりたい!ので、、、


ちょっとだけジオラマ遊びをしてみる。
使用したのはアメリカ・オーロラ社の恐竜キット『トリケラトプス』のディスプレイ台。


脚を組み立てて、コンテナを降ろした状態を再現。


こんな感じ。
いやいや、違うな。もっと視点を下げなくちゃ…


そうそう、ローアングルで、いい感じ。


続いて、コンテナの扉をオープン。


ががががが…中からジェットモグラタンクが出動。


うーん、いいねぇ(笑)。


ふと、子供に向け作られた幾多のSF、特撮、或いはアニメ番組を振り返ってみれば…
汚い言葉で相手を罵りとっちめる事だけを軽薄に描いた戦争ごっこみたいな作品は多い。
そんな中、男の子たちに大人気のサンダーバード2号は殺人兵器でも破壊兵器でもない。
あくまで人命救助に特化した特殊車輛を運ぶ未来のトランスポーターであります。
戦車や戦闘機や軍艦や鉄砲といった武器や兵器ではないのに世界中の男の子を魅了する、
それはいったい何故か。
お時間が許すようでしたらば、皆さんもちょっとお考えくださいまし。。。


ちなみに背後から見ると、、、
違う違う、もっと視点を下げなくちゃ…


そうそう、いい感じ。
わはは。楽しい。


ところで、バージルはちゃんと操縦しているのだろうか?と覗いてみると、、、


コクピットはからっぽ。
中には誰もいなかった。


よろしいんじゃないでしょうか。
こういうモデルに乗組員がいたりすると、一気にお子さん向けの玩具と化しますからね。
ん?…どう取り繕ってみても、おもちゃであることに変わりはないか(笑)。

XMのステアリングホイールを装着。

上記の件…
過去にAXやBXでも似たような記事があったような…。

XMステアリング×3bR


1月某日、、、


Xantiaのステアリングホイールを…
xan to xm 交換00RR


XM用の1本スポークに交換しました。
装着後01RR
いやはや。いやはや。


Xantiaの場合は、AXやBXと違ってなかなかたいへん。
なにしろ取付けボスが違い過ぎて、そのままでは付けられない。


というわけで、、、


5ヶ月前から構想を練り始め、実測データを蓄積し、あらゆる可能性を模索。
お昼休みに片手間ながら図面を描き、外出ついでに諸店舗を回り使えそうな材料を吟味し、
ようやく辿り着いた『これならイケル』という方法に従い、必要な部品を設計しました。


なんといってもこの計画のキモは、次の二点に尽きます。
 ◆ 極力お金をかけず、作業はすべて自分で行うこと。
 ◆ 無茶な改造はせず、戻そうと思えばすぐ元の状態に戻せるようにすること。
車輛本体はもちろんのこと、使用するXMのハンドルも、また元通りXMで使えるように…


・・・で、難儀だった複雑怪奇な作業工程はすべて省略しまして・・・


とりあえずリモコンスイッチのないパッドに黒エンブレムを装着。
xan to xm 交換07RRR
ここまで計画通りにうまく事を運ぶことができ、ようやく安堵した瞬間です。


こんな風に端折って記事にすると、いとも簡単に作業が進んだかのように見えますが、
私にとって本計画の難易度は過去最高レベル。
ホントに艱難辛苦の連続でございましたよとほほ。


えーと、それで、ざっとインプレッション。


まず見た目は…
長期に渡って綿密に計画し、完成時の様子を何度も脳裏にイメージしてきたせいか、
感激とか驚きといったものは意外にも全くありません。
むしろ、本来あるべき姿に戻すことができて安堵した、というのが率直な感想です。
ステアリングコラムシュラウドの意匠との連続性に欠ける点はちょっと残念ですが、
全体として見た内装デザインとのマッチングの良さに、ついつい目尻も下がりぎみ。


で、運転してみると…
思ったとおり圧迫感がなくなり、視界も悠々広々。
なにより、予想以上にハンドルが軽くなったのが嬉しい誤算。
計測してはおりませんが、エアバッグユニットは1.5〜2kg位あるとかないとか。
そのためか走りの軽快感が増し、鼻先が右へ左へ思い通りにすいすい向きを変えます。
また約20mm手元に近くなったので、良好なドラポジを取ることができるのもマル。
同時に体重が背面方向に分散するため、余計に手元が軽く感じられるようです。


とまぁ、私には良い事尽くめ。
装着後02RR
難点があるとすれば…コラムレバー類が少々手元から遠くなった事くらいでしょうか。


Citroën Xantia…思い起こせば、、、


1986年に開発がスタートした時点で1本スポークの採用が検討されていたのは有名な話…
スケッチ01R

このように、実際に試作が行われてもおりました。


XMデビュー前夜ともいえる1988年の段階でも、いくつものデザイン画や、、、
スケッチ02R

実物大モックアップによって、1本スポークの検討は続いていたのです。
モック01R

↓この時点ですでに市販型Xantiaと大差ない内装デザイン、そこに1本スポークが鎮座。
モック02R
(スポークが7時30分付近に位置するのはDSやami6に範を取ってのことでしょう)


ところが、ZX以降のブランド意匠変更、それにエアバッグ搭載を考慮する動きもあってか、
1本スポークは不採用となる結果に。。。


そんなXantia開発ヒストリーに思いを馳せつつ、、、


おそらくこうした姿こそが開発スタッフの目指したXantiaの理想像だったのではないかと、
装着後01RRR
私はそう勝手に解釈し、ただただ一人悦に入っておるわけです。
たぶん、この軽さがXantiaに躾けられた本来のハンドリング性能なのだろうなぁ。。。


さて、まだまだ続きがあって、あれこれ処置をしなければならず、、、


ステアリングコラムシュラウドを取り外して作業を継続します。
コラムシュラウド外し02R
ふむふむこういう構造なのねということが判って楽しい。

そういえばシュラウドの色、XMのハンドルと色合わせをしないといけませぬ。
シュラウド色合わせR
黒っぽく見えるけれど、Xantiaは濃いグレー(年式によって多少の差異アリ)。

それから、ステアリングリモコンスイッチをXantiaでも使えるように。
XMリモコンスイッチR
おおむね解析は終わっているので、暇ができたらトライしてみる予定。


と、慌ただしい日々の合間を縫うようにして、作業はのんびり継続しております。


そういえば、、、
カーグラフィック誌(1993年5月号)の特集記事で初めてXantiaの写真を目にした時、
「XMの1本スポークを付けたら良くなるのに」と強く思ってしまったのだっけ。
あれから二十年強、ここにようやくその時の思いを実現することができました。


さてさて…実は他にもいろいろ計画ちぅ。
但し、実行がいつになるかはまったくもって未定でございます。


それにしてもいいクルマだな、Xantia V-SXは。。。
